1.Pengenalan Kapasitor Terminal Sekrup
Kapasitor adalah komponen fundamental dalam sistem kelistrikan dan elektronik, yang dirancang untuk menyimpan dan melepaskan energi listrik sesuai kebutuhan. Mereka digunakan dalam berbagai aplikasi—mulai dari menyaring kebisingan di sirkuit audio hingga menstabilkan tegangan pada catu daya. Dengan menahan muatan listrik untuk sementara, kapasitor membantu menghaluskan fluktuasi, meningkatkan faktor daya, dan memastikan pengoperasian komponen sensitif yang andal.
Di antara berbagai jenis kapasitor yang tersedia, kapasitor terminal sekrup menonjol karena kinerjanya yang tinggi dalam aplikasi yang menuntut. Kapasitor ini dirancang dengan terminal berulir, sehingga dapat dikencangkan dengan sekrup atau baut. Metode koneksi yang kuat ini memungkinkannya menangani tingkat arus yang lebih tinggi dan beroperasi lebih andal di lingkungan yang keras dibandingkan dengan jenis lain seperti kapasitor radial atau snap-in.
Apa yang membuat kapasitor terminal sekrup unik bukan hanya kinerja listriknya tetapi juga ketahanan mekanisnya. Desainnya memastikan koneksi yang kuat dan stabil, yang sangat penting dalam sistem industri dan daya tinggi di mana getaran, perubahan suhu, dan arus tinggi sering terjadi.
Keuntungan Menggunakan Kapasitor Terminal Sekrup
Penanganan Arus Tinggi: Desain terminal sekrup memungkinkan ukuran konduktor yang lebih besar dan resistansi kontak yang lebih rendah, menjadikan kapasitor ini sangat cocok untuk aplikasi dengan arus riak tinggi dan kebutuhan penyimpanan energi yang besar.
Sambungan Mekanis yang Aman: Tidak seperti terminal push-fit atau terminal yang disolder, terminal sekrup memberikan sambungan yang lebih aman dan tahan getaran, sehingga mengurangi risiko kegagalan listrik.
Kemudahan Pemasangan dan Perawatan: Kapasitor ini mudah diganti di lapangan, menjadikannya pilihan utama untuk sistem yang waktu hentinya harus diminimalkan.
Dukungan untuk Peringkat Kapasitansi dan Tegangan Lebih Besar: Kapasitor terminal sekrup biasanya digunakan dalam aplikasi yang memerlukan nilai kapasitansi dan peringkat tegangan tinggi, seringkali berkisar antara ratusan hingga ribuan mikrofarad dan hingga beberapa ratus volt.
Karena kelebihannya ini, kapasitor terminal sekrup banyak digunakan dalam catu daya industri, inverter, catu daya tak terputus (UPS), dan banyak aplikasi elektronik berdaya tinggi lainnya. Keandalan, kemudahan penggunaan, dan kinerja di bawah tekanan menjadikannya sangat diperlukan dalam teknik kelistrikan modern.
2.Jenis Kapasitor Terminal Sekrup
Kapasitor terminal sekrup tersedia dalam berbagai jenis, masing-masing disesuaikan dengan kebutuhan listrik dan mekanik tertentu. Dua jenis yang paling umum adalah kapasitor terminal sekrup elektrolitik aluminium dan kapasitor terminal sekrup film. Keduanya banyak digunakan dalam elektronika daya, namun berbeda secara signifikan dalam konstruksi, kinerja, dan kesesuaian aplikasi.
Kapasitor Terminal Sekrup Elektrolit Aluminium
Konstruksi dan Karakteristik
Kapasitor elektrolit aluminium menggunakan anoda dan katoda aluminium foil, dipisahkan oleh elektrolit cair atau padat. Dielektrik dibentuk oleh lapisan oksida pada anoda, dan elektrolit bertindak sebagai media konduktif katoda. Rakitan ditempatkan dalam kaleng aluminium tertutup dengan terminal sekrup untuk sambungan listrik.
Kapasitor ini terpolarisasi, artinya harus dipasang dengan orientasi yang benar sehubungan dengan polaritas.
Keuntungan:
Nilai kapasitansi tinggi dalam ukuran yang relatif kompak
Solusi hemat biaya untuk penyimpanan energi yang besar
Penanganan yang baik terhadap arus riak tinggi
Kekurangan:
Resistansi Seri Ekuivalen (ESR) yang lebih tinggi dibandingkan kapasitor film
Umur yang lebih pendek, terutama pada suhu tinggi atau di bawah tekanan riak yang terus menerus
Performa dan stabilitas frekuensi terbatas
Aplikasi Khas:
Kapasitor tautan DC pada inverter daya
Penyaringan keluaran dalam peralihan catu daya
Penyimpanan energi massal dalam sistem tenaga industri
Kapasitor Terminal Sekrup Film
Konstruksi dan Karakteristik
Kapasitor film menggunakan film plastik tipis sebagai dielektrik, seringkali polipropilen atau poliester, dengan lapisan logam atau elektroda foil. Kapasitor ini biasanya tidak terpolarisasi dan memiliki ukuran fisik yang lebih besar daripada kapasitor elektrolitik.
Mereka menawarkan ESR dan ESL yang sangat rendah, menjadikannya ideal untuk aplikasi frekuensi tinggi dan efisiensi tinggi.
Keuntungan:
ESR sangat rendah dan kemampuan arus riak tinggi
Masa pakai yang lama dengan kinerja listrik yang stabil dari waktu ke waktu
Stabilitas termal dan tegangan yang sangat baik
Kekurangan:
Ukurannya lebih besar dibandingkan dengan kapasitor elektrolitik dengan peringkat tegangan serupa
Umumnya biaya lebih tinggi
Turunkan nilai kapasitansi maksimum untuk volume tertentu
Aplikasi Khas:
Konverter resonansi dan sirkuit snubber
Aplikasi pulsa dan debit
Sirkuit switching frekuensi tinggi dan bank filter

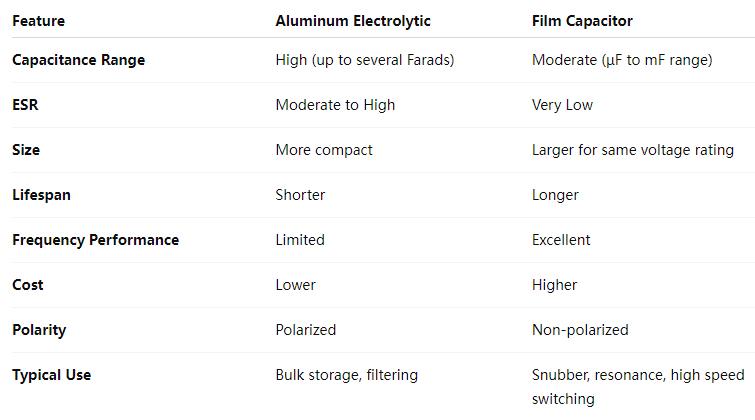

Perbandingan: Kapasitor Elektrolit Aluminium vs. Kapasitor Film
Setiap jenis memiliki kekuatan dan keterbatasannya. Kapasitor terminal sekrup elektrolitik aluminium lebih cocok untuk aplikasi yang memerlukan kapasitansi tinggi dengan biaya sedang, sedangkan kapasitor terminal sekrup film unggul dalam lingkungan di mana ESR rendah, umur panjang, dan kinerja frekuensi tinggi sangat penting.
3. Parameter dan Spesifikasi Utama
Saat memilih kapasitor terminal sekrup untuk aplikasi apa pun, penting untuk memahami parameter listrik dan fisik utama yang menentukan kesesuaiannya. Spesifikasi ini secara langsung mempengaruhi kinerja, keandalan, dan umur panjang kapasitor dalam berbagai kondisi pengoperasian.
Kapasitansi dan Toleransi
Kapasitansi, diukur dalam mikrofarad (µF), mewakili jumlah muatan listrik yang dapat disimpan oleh kapasitor. Kapasitor terminal sekrup biasanya digunakan dalam aplikasi yang memerlukan nilai kapasitansi tinggi, seringkali berkisar antara beberapa ratus hingga beberapa ribu mikrofarad.
Toleransi menunjukkan seberapa besar perbedaan kapasitansi aktual dari nilai yang dinyatakan. Toleransi umum berkisar dari ±10% hingga ±20% untuk kapasitor elektrolitik aluminium, sedangkan kapasitor film mungkin menawarkan toleransi yang lebih ketat tergantung pada aplikasinya.
Peringkat Tegangan
Peringkat tegangan menentukan tegangan kontinu maksimum yang dapat diterapkan pada kapasitor tanpa menyebabkan kerusakan. Kapasitor terminal sekrup sering kali memiliki peringkat tegangan dari 50V hingga 600V DC atau lebih, tergantung pada jenis dan konstruksinya. Selalu pilih kapasitor dengan peringkat tegangan lebih tinggi dari tegangan puncak yang diharapkan dalam aplikasi untuk memastikan keamanan dan umur panjang.
ESR (Resistensi Seri Setara)
Resistansi Seri Ekuivalen (ESR) adalah ukuran resistansi internal di dalam kapasitor. Nilai ESR yang lebih rendah lebih disukai karena menghasilkan panas yang lebih rendah, efisiensi yang lebih tinggi, dan penanganan sinyal frekuensi tinggi atau arus riak yang lebih baik.
Kapasitor film biasanya memiliki ESR yang jauh lebih rendah dibandingkan elektrolit aluminium, sehingga cocok untuk aplikasi frekuensi tinggi atau kerugian rendah. Namun, banyak kapasitor terminal sekrup elektrolitik modern dirancang dengan karakteristik ESR yang ditingkatkan untuk memenuhi persyaratan yang semakin menuntut.
Arus Riak
Arus riak adalah komponen AC dari arus yang mengalir melalui kapasitor, biasanya ditumpangkan pada tegangan DC. Arus riak yang berlebihan dapat menyebabkan pemanasan internal dan memperpendek umur kapasitor secara signifikan.
Kapasitor terminal sekrup dirancang untuk menangani arus riak tinggi, sehingga ideal untuk catu daya, inverter, dan peralatan industri. Peringkat arus riak biasanya ditentukan pada frekuensi dan suhu tertentu—keduanya dapat memengaruhi kinerja.
Kisaran Suhu Pengoperasian
Suhu memainkan peran penting dalam kinerja dan daya tahan kapasitor. Kisaran suhu pengoperasian untuk kapasitor terminal sekrup biasanya berkisar antara –40°C hingga 85°C atau 105°C, dengan beberapa tipe kelas atas diberi nilai hingga 125°C.
Suhu yang lebih tinggi mempercepat penguapan elektrolit dalam elektrolit aluminium, yang mengurangi kapasitansi dan meningkatkan ESR seiring waktu. Sebaliknya, kapasitor film umumnya menunjukkan stabilitas termal yang lebih baik dan masa pakai yang lebih lama pada suhu tinggi.
Umur dan Keandalan
Umur yang diharapkan dari kapasitor terminal sekrup biasanya dinyatakan dalam jam pada suhu dan arus riak tertentu—seringkali 2.000 hingga 10.000 jam pada 85°C atau 105°C. Masa pakainya berlipat ganda kira-kira setiap penurunan suhu pengoperasian sebesar 10°C, sehingga pengoperasian pada suhu yang lebih dingin dapat memperpanjang masa pakai secara signifikan.
Keandalan juga dipengaruhi oleh tekanan listrik, siklus termal, dan kondisi lingkungan pada aplikasi. Kapasitor film cenderung menawarkan umur panjang dan keandalan yang unggul, sedangkan elektrolit aluminium memerlukan pertimbangan kondisi pengoperasian yang lebih cermat untuk mencapai masa pakai yang diinginkan.
4.Aplikasi Kapasitor Terminal Sekrup
Kapasitor terminal sekrup banyak digunakan dalam sistem kelistrikan yang memerlukan arus, tegangan, dan stabilitas mekanis yang tinggi. Desainnya yang kokoh dan karakteristik kelistrikannya yang unggul menjadikannya ideal untuk berbagai aplikasi industri dan komersial. Di bawah ini adalah beberapa penggunaan kapasitor terminal sekrup yang paling umum:
Pasokan Listrik
Baik dalam catu daya linier maupun switching, kapasitor terminal sekrup berfungsi sebagai komponen kunci untuk penyimpanan dan penyaringan energi. Mereka membantu menghaluskan fluktuasi tegangan dan mengurangi riak keluaran DC, memastikan penyaluran daya yang bersih dan stabil. Kemampuan kapasitansi dan arus riaknya yang tinggi membuatnya cocok untuk digunakan dalam sistem konversi daya skala besar.
Inverter
Inverter, yang mengubah daya DC menjadi AC, mengandalkan kapasitor untuk menstabilkan sambungan DC dan mengatur aliran energi selama peralihan. Kapasitor terminal sekrup sering digunakan pada sisi bus DC inverter untuk mengurangi lonjakan tegangan dan menyerap arus riak yang tinggi. Hal ini sangat penting dalam sistem energi terbarukan, seperti inverter surya dan angin, serta penggerak motor.
Catu Daya Tak Terputus (UPS)
Kapasitor terminal sekrup memainkan peran penting dalam sistem UPS dengan menyimpan energi dan membantu menjaga stabilitas tegangan selama transisi antara daya utilitas dan cadangan baterai. Kemampuannya untuk menangani arus riak yang tinggi dan memberikan siklus pengisian/pengosongan yang cepat menjadikannya ideal untuk menyangga energi selama pemadaman jangka pendek.
Pengonversi Frekuensi
Konverter frekuensi digunakan untuk mengubah frekuensi daya AC untuk peralatan khusus atau motor berkecepatan variabel. Kapasitor dalam sistem ini mendukung pengaturan tegangan dan penyaringan harmonik. Kapasitor terminal sekrup dipilih karena daya tahan dan kinerjanya yang konsisten dalam menghadapi peralihan frekuensi tinggi dan tekanan termal.
Peralatan Pengelasan
Kapasitor pada peralatan las harus mampu menangani pulsa berenergi tinggi dan cepat. Kapasitor terminal sekrup lebih disukai dalam bidang ini karena peringkat arus lonjakannya yang tinggi, masa pakai yang lama, dan kemampuannya untuk menangani tekanan termal dan listrik yang intens.
Elektronika Industri
Dalam otomasi pabrik, robotika, dan elektronik industri lainnya, kapasitor terminal sekrup digunakan dalam pengontrol motor, konverter daya, dan modul penyimpanan energi. Keandalannya dalam pengoperasian terus-menerus dan ketahanan terhadap getaran serta lingkungan yang keras menjadikannya sangat cocok untuk aplikasi ini.
Perlengkapan Audio
Sistem audio kelas atas sering kali menggunakan kapasitor terminal sekrup pada amplifier daya untuk mempertahankan rel tegangan yang konsisten dan menyaring kebisingan. Kapasitor terminal sekrup film, khususnya, dihargai dalam aplikasi audio karena ESR rendah dan distorsi sinyal minimal.
Aplikasi Otomotif
Kendaraan modern, terutama kendaraan listrik dan hibrida (EV dan HEV), memerlukan kapasitor yang kuat dalam sistem elektronika daya seperti pengisi daya onboard, konverter DC-DC, dan pengontrol motor listrik. Kapasitor terminal sekrup dipilih karena kemampuannya menahan suhu tinggi, getaran, dan kebutuhan arus yang umum di lingkungan otomotif.
5.Memilih Kapasitor Terminal Sekrup Kanan
Memilih kapasitor terminal sekrup yang sesuai sangat penting untuk memastikan keandalan dan kinerja sistem elektronika daya apa pun. Karena kapasitor ini sering digunakan dalam aplikasi yang menuntut—seperti inverter, peralatan industri, dan catu daya—memilih jenis yang salah dapat menyebabkan inefisiensi, kegagalan dini, atau bahkan kerusakan sistem. Proses seleksi harus dipandu oleh evaluasi yang cermat terhadap persyaratan kelistrikan dan lingkungan aplikasi.
Pertimbangan Persyaratan Aplikasi
Kebutuhan Tegangan dan Kapasitansi
Langkah pertama dalam pemilihan kapasitor adalah mengidentifikasi kebutuhan tegangan dan kapasitansi rangkaian. Tegangan pengenal kapasitor harus lebih tinggi dari tegangan maksimum yang akan dialami dalam aplikasi, biasanya setidaknya 20–30% sebagai margin keamanan. Kapasitansi yang dibutuhkan bergantung pada fungsi kapasitor—apakah untuk penghalusan, penyaringan, atau penyimpanan energi.
Arus Riak and ESR Considerations
Kapasitor terminal sekrup sering kali terkena arus riak yang signifikan, terutama dalam aplikasi konversi daya dan penggerak motor. Oleh karena itu, penting untuk memeriksa nilai arus riak kapasitor untuk memastikan kapasitor dapat menangani tingkat yang diharapkan tanpa pemanasan berlebihan.
Yang tak kalah pentingnya adalah Equivalent Series Resistance (ESR). ESR yang lebih rendah menghasilkan lebih sedikit kehilangan daya dan pembangkitan panas. Kapasitor elektrolitik aluminium umumnya memiliki ESR lebih tinggi daripada kapasitor film, namun memilih varian ESR rendah dapat meningkatkan efisiensi dan stabilitas termal.
Persyaratan Suhu
Kapasitor harus beroperasi dengan andal dalam suhu lingkungan dan internal sistem. Jika penerapannya melibatkan suhu tinggi (misalnya, di dalam catu daya tertutup atau ruang mesin), kapasitor harus diberi nilai yang sesuai. Banyak kapasitor terminal sekrup memiliki rating hingga 85°C atau 105°C, dan beberapa model khusus dapat menangani suhu 125°C atau lebih.
Ukuran dan Pemasangan
Meskipun kinerja kelistrikan adalah kuncinya, pertimbangan mekanis tidak boleh diabaikan. Kapasitor terminal sekrup tersedia dalam berbagai ukuran kaleng dan konfigurasi terminal. Pastikan komponen yang dipilih sesuai dengan ruang yang tersedia dan perangkat keras pemasangan. Pemasangan yang tepat sangat penting untuk menghindari tekanan pada terminal dan memastikan pembuangan panas yang baik.
Untuk lingkungan dengan getaran tinggi atau tekanan mekanis, braket atau klem pemasangan tambahan mungkin diperlukan untuk mengamankan kapasitor dan mencegah kelelahan terminal.
Harapan Umur
Umur yang diharapkan dari sebuah kapasitor biasanya diberikan dalam hitungan jam pada suhu dan arus riak tertentu. Misalnya, rating umumnya mungkin “2.000 jam pada suhu 105°C”. Namun, masa pakai kapasitor meningkat dua kali lipat setiap penurunan suhu sebesar 10°C, sehingga di lingkungan yang lebih dingin, masa pakai sebenarnya bisa lebih lama.
Pilih kapasitor dengan umur pengenal yang sesuai atau melebihi durasi operasional perangkat yang diharapkan. Untuk sistem kritis atau aplikasi tugas berkelanjutan, disarankan untuk menentukan masa pakai secara berlebihan untuk memastikan keandalan jangka panjang.
Pertimbangan Biaya
Meskipun biaya selalu menjadi faktor, hal ini harus dibandingkan dengan kinerja, keandalan, dan total biaya kepemilikan. Kapasitor terminal sekrup film, misalnya, lebih mahal dibandingkan elektrolit aluminium namun menawarkan masa pakai yang lebih lama, ESR yang lebih rendah, dan kinerja termal yang lebih baik—mengurangi biaya pemeliharaan dan waktu henti selama masa pakai sistem.
Hindari memilih komponen termurah yang memenuhi persyaratan minimum. Sebaliknya, fokuslah pada nilai jangka panjang, terutama pada sistem yang mempunyai misi penting atau sistem berkinerja tinggi.
6. Tren Masa Depan dalam Kapasitor Terminal Sekrup
Seiring dengan terus berkembangnya tuntutan elektronika daya modern, kapasitor terminal sekrup juga mengalami kemajuan yang signifikan. Insinyur dan produsen mendorong batasan kinerja, keandalan, dan efisiensi desain untuk memenuhi persyaratan sistem generasi berikutnya. Berikut adalah beberapa tren terpenting yang membentuk masa depan kapasitor terminal sekrup:
- Kemajuan Material dan Teknologi
Inovasi dalam bahan dielektrik, elektrolit, dan metode konstruksi internal meningkatkan karakteristik kinerja kapasitor terminal sekrup. Untuk kapasitor elektrolitik aluminium, perkembangan kimia elektrolit dan foil elektroda telah menurunkan Resistansi Seri Ekuivalen (ESR) dan meningkatkan stabilitas termal.
Kapasitor film, di sisi lain, mendapat manfaat dari film polimer yang disempurnakan dan teknik metalisasi yang meningkatkan kemampuan menahan tegangan dan meningkatkan masa pakainya. Peningkatan material ini secara langsung menghasilkan keandalan yang lebih tinggi dan kinerja yang lebih baik dalam aplikasi yang menuntut seperti powertrain kendaraan listrik (EV) dan penggerak industri berefisiensi tinggi.
- Miniaturisasi dan Peningkatan Kepadatan Daya
Salah satu tren utama di semua komponen elektronik adalah miniaturisasi—tidak terkecuali kapasitor terminal sekrup. Para insinyur berupaya untuk mengemas lebih banyak kemampuan penanganan kapasitansi dan tegangan ke dalam paket yang lebih kecil dan lebih kompak. Hal ini sangat penting untuk aplikasi yang ruangnya terbatas namun kinerjanya tidak dapat dikompromikan, seperti sistem ruang angkasa, inverter energi terbarukan, dan peralatan industri portabel.
Melalui arsitektur internal dan optimalisasi material yang lebih baik, produsen kini memproduksi kapasitor terminal sekrup dengan kepadatan energi lebih tinggi—memungkinkan sistem menjadi lebih kecil, lebih ringan, dan lebih efisien.
- Peringkat Suhu Lebih Tinggi
Sistem elektronik modern semakin banyak beroperasi di lingkungan yang lebih keras, baik di bawah kap kendaraan hibrida, di dekat mesin industri, atau di dalam sistem elektronika daya yang tertutup. Untuk memenuhi tantangan ini, kapasitor terminal sekrup yang lebih baru dirancang untuk tahan terhadap suhu pengoperasian yang lebih tinggi, seringkali melebihi 105°C atau bahkan 125°C.
Toleransi suhu tinggi meningkatkan keandalan dan memperpanjang masa pakai, terutama di lingkungan yang menantang secara termal. Tren ini sangat signifikan di sektor-sektor seperti energi terbarukan, elektrifikasi otomotif, dan sistem tenaga komputasi berkinerja tinggi.
7.Kesimpulan
Kapasitor terminal sekrup memainkan peran penting dalam elektronika daya modern, menawarkan kombinasi kapasitansi tinggi, konstruksi kokoh, dan kinerja listrik yang andal. Desain terminal berulirnya menyediakan koneksi aman yang mampu menangani arus riak tinggi dan tekanan mekanis, menjadikannya ideal untuk aplikasi industri dan komersial yang menuntut.
Sepanjang artikel ini, kita telah menjelajahi dasar-dasar kapasitor terminal sekrup—termasuk konstruksi uniknya, berbagai jenisnya (aluminium elektrolitik dan film), dan parameter utama yang menentukan kinerjanya. Kami juga telah memeriksa penggunaannya secara luas dalam sistem seperti catu daya, unit UPS, inverter, dan bahkan elektronik audio dan otomotif.
Saat memilih kapasitor terminal sekrup, insinyur harus mempertimbangkan faktor-faktor seperti kapasitansi, peringkat tegangan, ESR, arus riak, suhu pengoperasian, dan masa pakai untuk memastikan kompatibilitas dengan aplikasinya. Seiring dengan berkembangnya elektronika daya, kapasitor ini juga mengalami kemajuan—memanfaatkan inovasi dalam material, miniaturisasi, dan kinerja termal.
Di dunia yang mengutamakan efisiensi, keandalan, dan umur panjang, kapasitor terminal sekrup tetap menjadi landasan desain sirkuit berdaya tinggi. Baik digunakan dalam sistem industri berat atau elektronik presisi, produk ini memberikan kinerja dan daya tahan yang diperlukan untuk menjaga sistem berjalan lancar.
